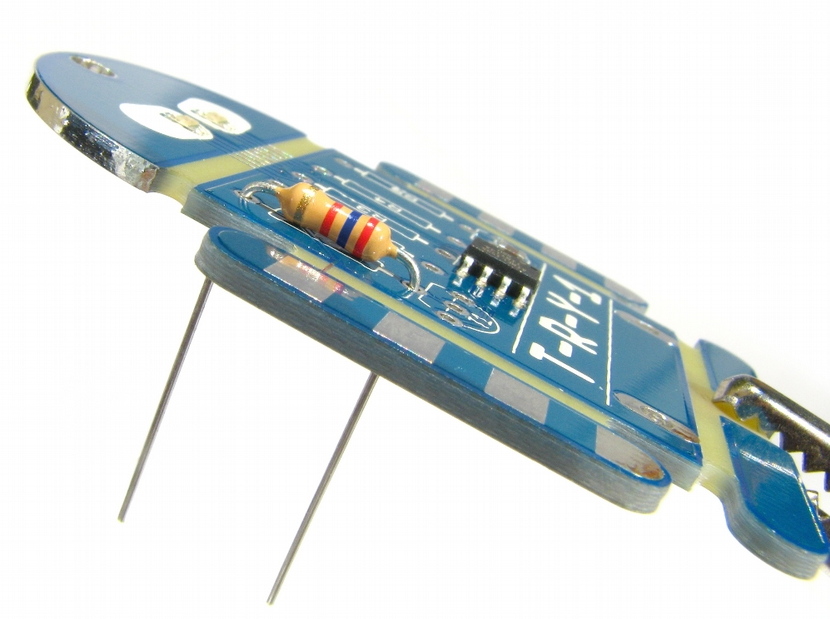

Bauteile durch die Platine stecken

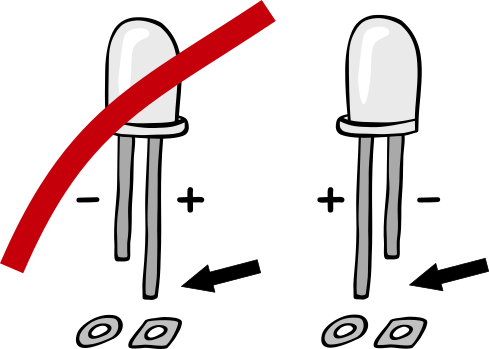

Bei den LEDs muss das kurze Beinchen in ein eckiges Lötauge!

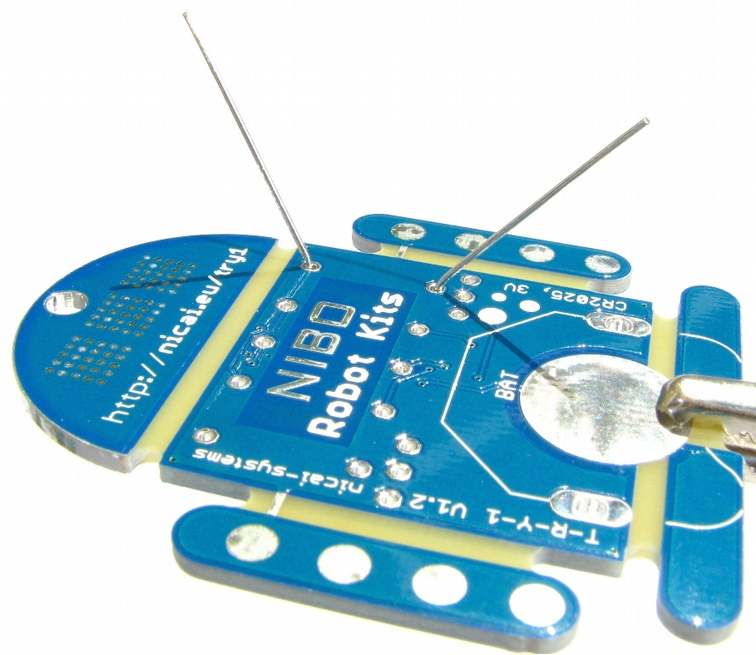

Platine umdrehen, dann Beinchen etwas biegen

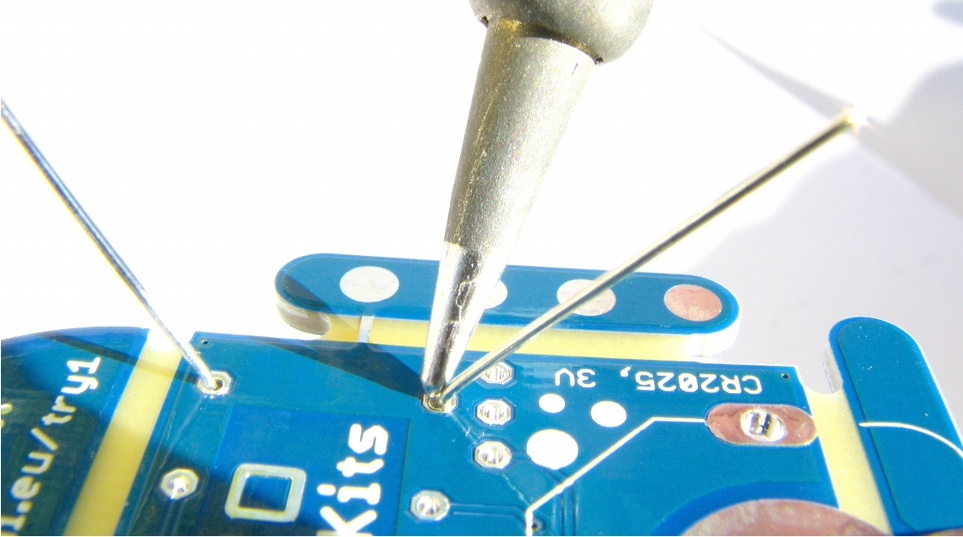

Mit dem Lötkolben Lötauge + Bauteilbeinchen zusammen erhitzen

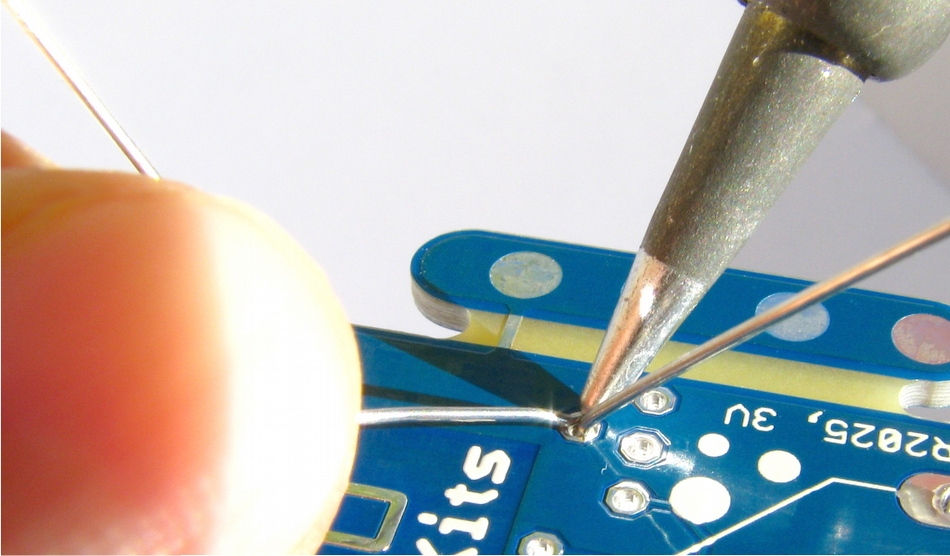

Nach 5 Sekunden Lötzinn zufügen, das Lötzinn fließt in das Lötauge

Ergebnis: Lötauge und Bein sind optimal verbunden

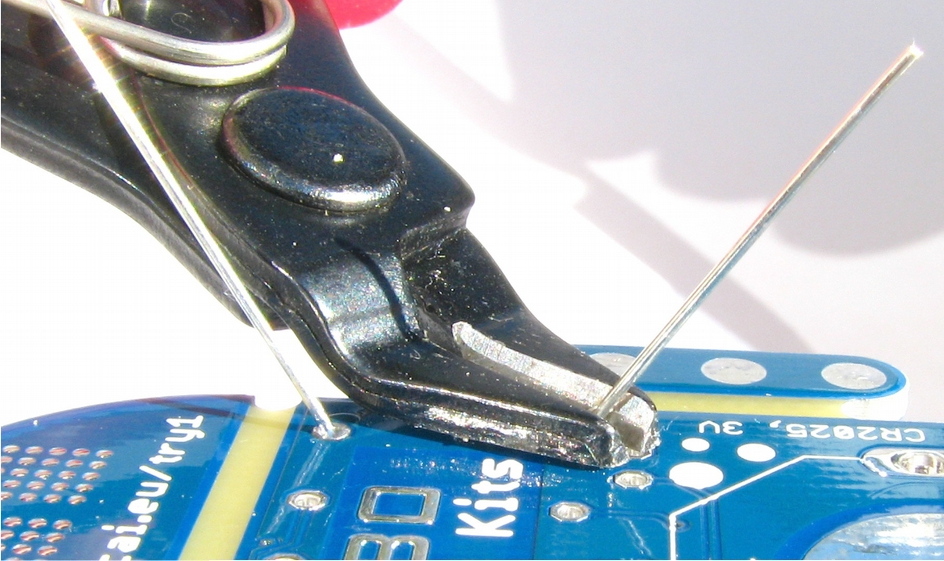

✔ Richtig! Zange flach auf die Platine auflegen und das Beinchen abtrennen

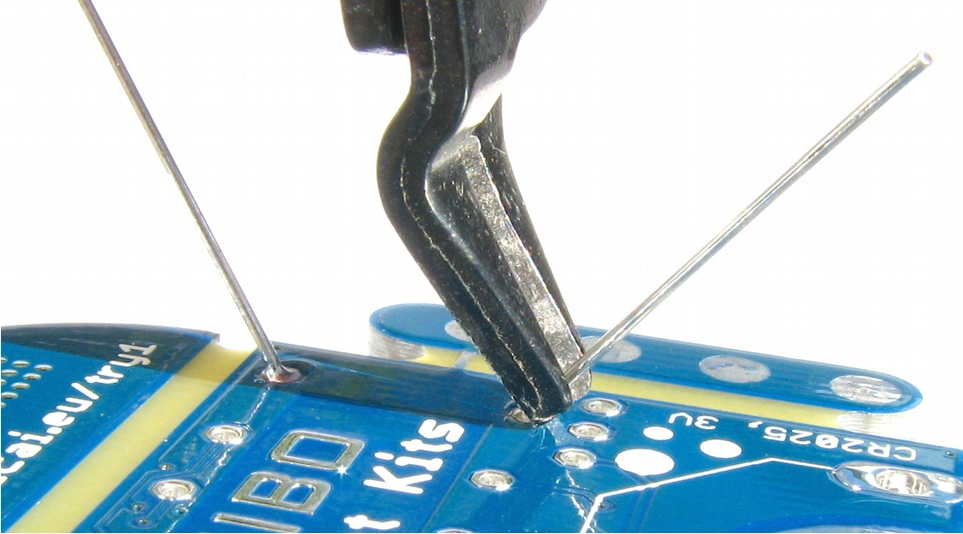

✘ Falsch! Zange wird zu steil gehalten und kann so Leiterbahnen zerstören!

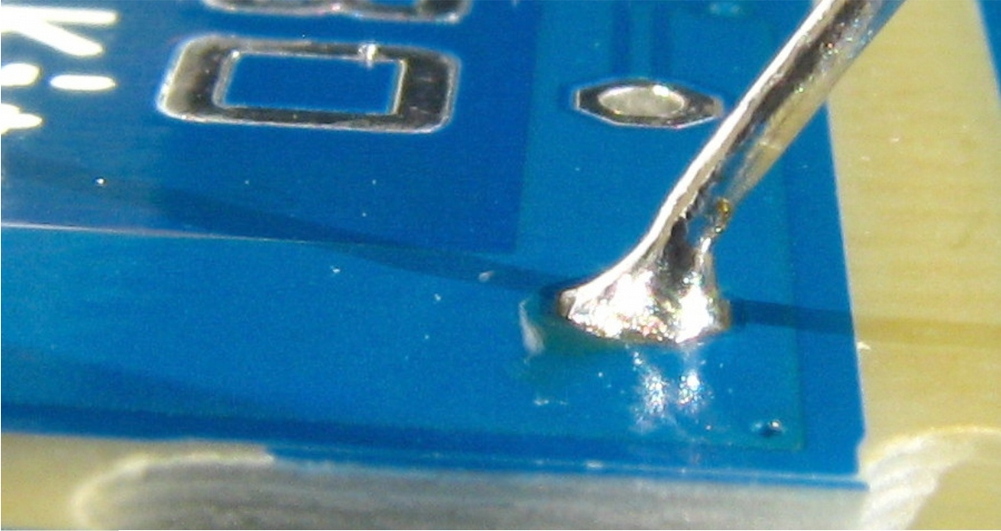

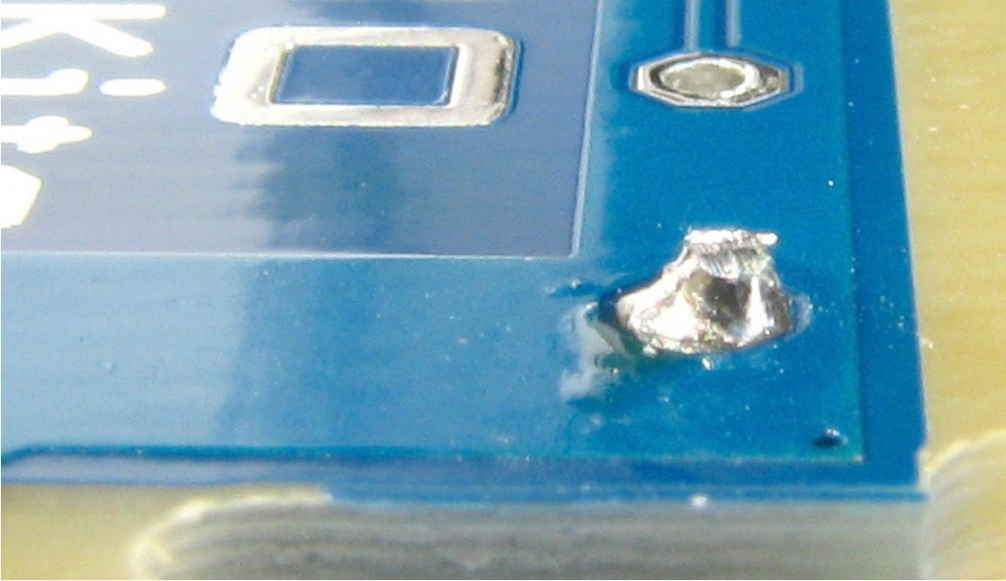

Fertige Lötstelle
